1.Inizio della procedura di avvio
- Tutti gli OC (oggetti della comunicazione) vengono impostati sul valore init (valore di inizializzazione) dell'OC.
- I valori relativi agli OC permanenti vengono caricati dalla memoria e sovrascrivono il valore init dell'OC.
- Per quanto concerne gli OC EIB permanenti con flag di trasferimento attivato nell'HS/FS, il valore verrà inviato all'EIB.
- Ha inizio la scansione degli OC EIB (ciò riguarda solo gli OC contrassegnati con "Interrogazione all'avvio" in Expert/oggetti della comunicazione).
- Alla risposta dell'EIB, gli OC scansionati vengono impostati al valore riportato.
- La scansione di EIB ha termine quando tutti gli OC interrogati hanno risposto oppure se scade un timeout.
2.Inizio della procedura di inizializzazione della logica

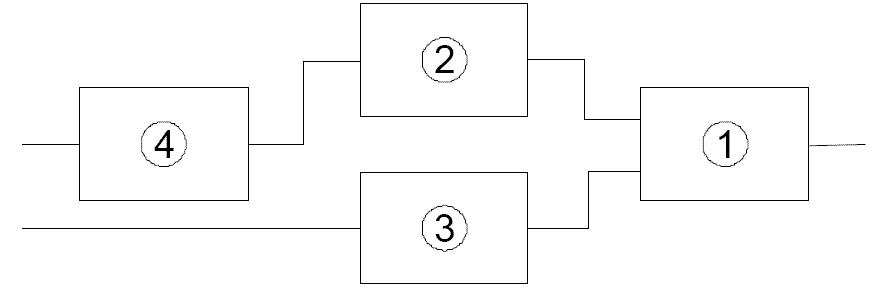

- Ora vengono inizializzati tutti i moduli logici. La sequenza viene selezionata in modo tale che tutti i moduli logici collegati alle uscite siano già inizializzati; si procede, per così dire, da destra a sinistra:
Durante l'inizializzazione di un modulo logico si verifica quanto segue:
- Impostazione di tutte le uscite di tutti i moduli logici sul valore init dell'uscita (vedere documentazione).
I valori non vengono ancora inviati.
L'impostazione delle uscite su un valore è tuttavia importante per tutte le uscite "Send by Change". - Impostazione di tutti gli ingressi su un valore definito. In questo caso vengono utilizzate le regole indicate nella tabella seguente.
Non si verifica ancora nessun calcolo delle uscite.
3.Cosa è presente sull'ingresso?
| Caso | Valore fisso | Numero di OC | Numero di uscite* | Valore utilizzato |
|---|---|---|---|---|
| E1 | X | da 0 a n | da 0 a n | Valore fisso |
| E2 | - | 0 | 0 | Valore init dell'ingresso (vedere documentazione) |
| E3 | - | 1 | 0 | OC |
| E4 | - | da 2 a n | 0 | Indefinito** |
| E5 | - | 0 | 1..n | Valore init dell'ingresso (vedere documentazione) |
| E6 | - | 1 | 1..n | OC |
| E7 | - | 2..n | 1..n | Indefinito** |
* = uno o più moduli logici diversi
** = Non si può prevedere quale oggetto di c. viene utilizzato per l'inizializzazione.
** = Non si può prevedere quale oggetto di c. viene utilizzato per l'inizializzazione.
- Lettura dei dati permanenti di tutti i moduli logici (ad esempio contatore delle ore di lavoro, ...). Non viene ancora eseguito alcun ricalcolo delle uscite.
- Tutti i moduli logici con "Ricalcolo all'avvio = SÌ" vengono calcolati. Le uscite calcolate durante la procedura di inizializzazione dipendono dalla definizione dei moduli logici e possono essere desunte dalla documentazione.
- Le uscite calcolate durante la procedura di init sono in grado di definire i valori degli OC, di eseguire i comandi e di effettuare ricalcoli nei moduli logici connessi. La sequenza d'inizializzazione garantisce che i moduli logici collegati siano già inizializzati.
Avvertenza
durante la fase d'inizializzazione tutti i moduli logici di un OC già inizializzati potrebbero venire ricalcolati.
4.Fine della procedura di inizializzazione della logica
L'OC assegnato all'"avvio del sistema" viene ripristinato a 1.
Vedere a riguardo anche la documentazione relativa agli oggetti di stato.
Vedere a riguardo anche la documentazione relativa agli oggetti di stato.
Avvertenza
Il valore fisso presente sull'ingresso viene utilizzato nella maggior parte dei casi solo se l'ingresso stesso non presenta alcun collegamento. Un valore fisso unitamente ad un cablaggio rappresenta un caso particolare ed ha senso solo per determinati oggetti.
