1.Description
Avec ce module, vous pouvez régler une commande RVB à l'aide de valeurs de consigne (valeurs min,max) et démarrer ensuite la commande. Une modification des paramètres extérieurs est possible uniquement dans l'état inactif.

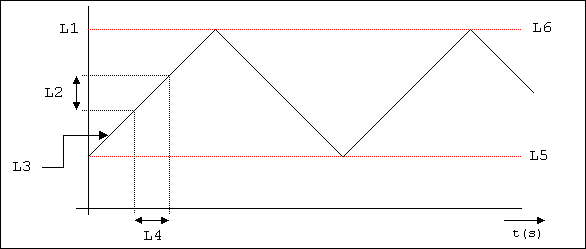

1.1.Schéma d'explication des paramètres manuels
 |
|
Lors du réglage des paramètres manuels, la plausibilité des données saisies est contrôlée et, en cas d'erreur, des messages d'erreur sont émis sur la sortie 5 à l'aide d'un message d'erreur de 14 octets. Afin de régler les paramètres manuels pour la couleur respective, le mode de fonctionnement (entrée 7) doit être mis sur 0 et la commande (entrées 1-3) pour la couleur correspondante ne peut pas être active. La séquence optimale pour le réglage des paramètres manuels se présente comme suit:
- valeur limite max.
- valeur limite min.
- en option, on peut définir une consigne de luminosité
- la durée de cycle
- la modification de luminosité par cycle
- sélectionner une consigne de direction de départ (valeur = 1, le paramètre modification de luminosité par cycle est inversé au démarrage -> la luminosité diminue d'abord au départ
- si nécessaire, toutes les valeurs réglées peuvent être réinitialisées via l'entrée réinitialisation
- démarrage de l'automatique
2.Entrées
| N° | Nom | Init | Description |
|---|---|---|---|
| 1 | Démarrage/arrêt rouge | 0 | Marche/Arrêt couleur rouge (1 = automatique actif, 0 = réglage des paramètres manuels) |
| 2 | Démarrage/arrêt bleu | 0 | Marche/Arrêt couleur bleue (1 = automatique actif, 0 = réglage des paramètres manuels) |
| 3 | Démarrage/arrêt vert | 0 | Marche/Arrêt couleur verte (1 = automatique actif, 0 = réglage des paramètres manuels) |
| 4 | Durée - cycle (en s) rouge | 0 | Durée de cycle couleur rouge (valeurs > 0) |
| 5 | Durée - cycle (en s) bleu | 0 | Durée de cycle couleur bleue (valeurs > 0) |
| 6 | Durée - cycle (en s) vert | 0 | Durée de cycle couleur verte (valeurs > 0) |
| 7 | Sélecteur (paramètre manuel=0, modes=1-6) | 0 | Sélection du mode de fonctionnement (1 octet) = 0 Réglage des paramètres manuels et commande des couleurs via les paramètres manuels. Sélection du mode de fonctionnement (1 octet) >0 Appel optionnel de modes terminés à l'aide du module supplémentaire Séquenceur RVB. Remarque Le module supplémentaire Séquenceur RVB - 10005_RGB_Sequenz_1.hsl est nécessaire pour appeler des modes terminés. Sans ce module, le Séquenceur RVB universel peut exclusivement être exploité via les paramètres manuels - (entrée 7 = 0). |
| 8 | Consigne de luminosité R | 0 | Consigne de luminosité rouge (valeurs <= max. Grenzwert und >= valeur limite min.) |
| 9 | Consigne de luminosité B | 0 | Consigne de luminosité bleue (valeurs <=max. Grenzwert und >= valeur limite min.) |
| 10 | Consigne de luminosité V | 0 | Consigne de luminosité verte (valeurs <=max. Grenzwert und >= valeur limite min.) |
| 11 | Reset couleur R | 0 | Réinitialisation de tous les paramètres de la couleur rouge |
| 12 | Reset couleur B | 0 | Réinitialisation de tous les paramètres de la couleur bleue |
| 13 | Reset couleur V | 0 | Réinitialisation de tous les paramètres de la couleur verte |
| 14 | Valeur limite max. luminosité R | 0 | Valeur limite max. couleur rouge (valeur < 255 und > 0) |
| 15 | Valeur limite min. luminosité R | 0 | Valeur limite min. couleur rouge (valeur < max. Grenzwert und >=0) |
| 16 | Valeur limite max. luminosité B | 0 | Valeur limite max. couleur bleue (valeur < 255 und > 0) |
| 17 | Valeur limite min. luminosité B | 0 | Valeur limite min. couleur bleue (valeur < max. Grenzwert und >=0) |
| 18 | Valeur limite max. luminosité V | 0 | Valeur limite max. couleur verte (valeur < 255 und > 0) |
| 19 | Valeur limite min. luminosité V | 0 | Valeur limite min. couleur verte (valeur < max. Grenzwert und >=0) |
| 20 | Consigne de direction de départ R | 0 | Consigne de la direction de départ de la couleur rouge (1 = la 1re modification de luminosité par cycle est inversée au démarrage (entrée 23 *(-1), 0 = la modification de luminosité de départ par cycle n'est pas changée |
| 21 | Consigne de direction de départ B | 0 | Consigne de la direction de départ de la couleur bleue (1 = la 1re modification de luminosité par cycle est inversée au démarrage (entrée 24 *(-1), 0 = la modification de luminosité de départ par cycle n'est pas changée |
| 22 | Consigne de direction de départ V | 0 | Consigne de la direction de départ de la couleur verte (1 = la 1re modification de luminosité par cycle est inversée au démarrage (entrée 25 *(-1), 0 = la modification de luminosité de départ par cycle n'est pas changée |
| 23 | Modification de luminosité par cycle rouge | 0 | Modification de luminosité par cycle couleur rouge 0 <= Wert < (max. – min. Grenzwert)iv> |
| 24 | Modification de luminosité par cycle bleu | 0 | Modification de luminosité par cycle couleur bleue 0 <= Wert < (max. – min. Grenzwert)iv> |
| 25 | Modification de luminosité par cycle vert | 0 | Modification de luminosité par cycle couleur verte 0 <= Wert < (max. – min. Grenzwert)iv> |
3.Sorties
| N° | Nom | Init | Envoi si changement | Description |
|---|---|---|---|---|
| 1 | Sortie valeur R | 0 | s | Sortie de la couleur rouge |
| 2 | Sortie valeur B | 0 | s | Sortie de la couleur bleue |
| 3 | Sortie valeur V | 0 | s | Sortie de la couleur verte |
| 4 | Sortie valeur 1-6 pour modes | 0 | s | Sortie mode de fonctionnement (0 ou mode 1-6) Attention la sortie est utilisée uniquement en relation avec le module Séquenceur RVB! |
| 5 | Sortie d'erreur (texte de 14 octets) | "" | s | Sortie de défaut sous la forme de texte de 14 octets pour un réglage non plausible des paramètres manuels |
s = send, envoi, sbc = send by change, envoi si changement
4.Divers
| Recalcul au démarrage : | Non |
|---|---|
| Le module est permanent : | Oui |
| Désignation interne : | 19011 |
| Catégorie : | DALI et commande d'éclairage |
