Anwendung/Bedienung der neuen Universalzeitschaltuhren
Hilfe / Logik / Anwendung/Bedienung der neuen Universalzeitschaltuhren / Eingänge / Ausgänge
Zusammenfassung der Funktionen
Universalzeitschaltuhren (UZSU)
Hinweis: Die UZSU schalten innerhalb der angegebenen Minute. Der sekundengenaue Zeitpunkt hängt vom Zeitpunkt des letzten Hochfahrens des HS/FS ab.
Bis der HS/FS herunter- und wieder hochgefahren wird, ist die Schalt-"Sekunde" immer die selbe, sofern nicht so viele Schaltvorgänge innerhalb dieser Sekunde vorgenommen werden sollen, dass die Zeit nicht für alle ausreicht. In diesem Fall kann eine Verschiebung möglich sein.
Diese Uhren vereinen Jahreszeitschaltuhr und Wochenzeitschaltuhr sowie viele weitere Funktionen.

Innerhalb einer Universalzeitschaltuhr wird jede auszuführende Funktion in eine sogenannte Aktion gefasst.

Eine Aktion besteht aus einer Funktion z.B. "Außenbeleuchtung einschalten" und dem Zeitpunkt (Tag, Uhrzeit, Filter), zu dem die Funktion ausgeführt wird.

Der Einrichter des HomeServers kann jeder Zeitschaltuhr mehrere Funktionen zuordnen. Diese Funktionen kann der Anwender über die HomeServer-Bedienoberfläche mit den Schalttagen und Schaltzeitpunkten (Ausführungszeitpunkte) verbinden.

Innerhalb einer Zeitschaltuhr kann man eine Funktion mehrfach auswählen und unterschiedliche Ausführungszeitpunkte zuordnen.
Das Schema sieht folgendermaßen aus:
Zeitschaltuhr (Schema)
Zusammenfassung der Möglichkeiten

HomeServer / Facility Server

Die Anzahl der Universalzeitschaltuhren ("Uhr" genannt) ist nur durch den Speicherplatz im HomeServer begrenzt
Universalzeitschaltuhr

Die Anzahl der Aktionen pro Uhr ist nur durch den Speicherplatz im HomeServer begrenzt.
Aktion

Besteht aus
Funktion

Vom Einrichter des HomeServers werden die Funktionen definiert.
Es stehen pro Universalzeitschaltuhr maximal 100 Funktionen zur Verfügung:
z.B. "Beleuchtung Garten EIN" oder "Beleuchtung Garten AUS"

Der Anwender muss jeder Aktion eine Funktion zuordnen.
Ausführungstag

Hier steht eine der folgenden Optionen pro Aktion zu Verfügung:

Uhrzeit

Hier stehen folgende Optionen einmalig pro Aktion zu Verfügung:

Filter

Hier steht eine der folgenden Optionen pro Aktion zu Verfügung. Mithilfe dieses Filters wird geprüft, ob eine Ausführung der Aktion stattfindet.
Die Details finden Sie nachfolgend bei den Masken.
In Zeile (1) steht bei allen Masken die Überschrift.
Anmerkung: Feiertage und Urlaube werden über den Feiertagskalender bzw. Urlaubskalender gesteuert.
I.1 Startmaske - Aktion anlegen

Sie befinden sich auf der Start-Seite. Bisher ist keine Aktion angelegt worden.

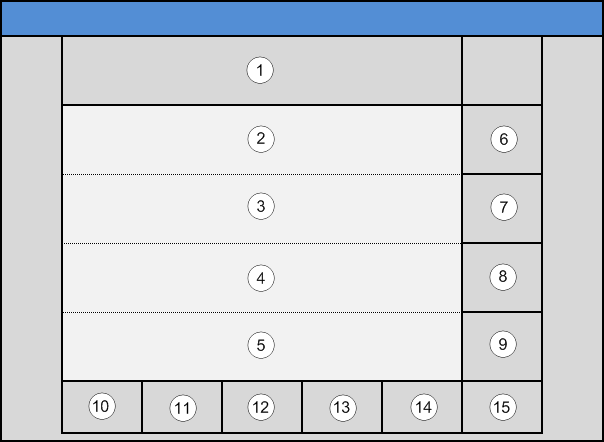

UZSU, Listendarstellung

I.2 Startmaske - Aktion auswählen

Sie befinden sich auf der Start-Seite. Es existiert bereits mindestens eine Aktion.

UZSU, Listendarstellung

II. Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht

Sie befinden sich nun in der Eigenschafts-Maske der ausgewählten Aktion.
Sie erreichen diese Maske von Maske I aus.

UZSU, Listendarstellung
In den Zeilen (2) - (5) sind die einzelnen Eigenschaften aufgelistet.
Mit den Knöpfen (6) - (9) wählen Sie die Eigenschaft, die Sie bearbeiten möchten.

III.1 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen

Sie befinden sich nun in der Maske Funktions-Auswahl.
Sie erreichen diese Maske von Maske II aus.
Diese Liste von Funktionen kann der Anwender in der Zeitschaltuhr verwenden. Diese Zusammenstellung wird vom Inbetriebnehmer erstellt.

UZSU, Listendarstellung
In den Zeilen (2) - (5) sind die einzelnen Funktionen aufgelistet.
Mit den Knöpfen (6) - (9) wählen Sie die gewünschte Funktion aus.

III.2.1 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Maske Wochentagsauswahl

Sie befinden sich nun in der Maske Wochentagsauswahl.
Sie erreichen diese Maske von Maske II oder Maske III.2.2 aus.
Die Aktion wird an den hier aktivierten Wochentagen ausgeführt, sofern die Filter-Einstellungen dies gestatten.

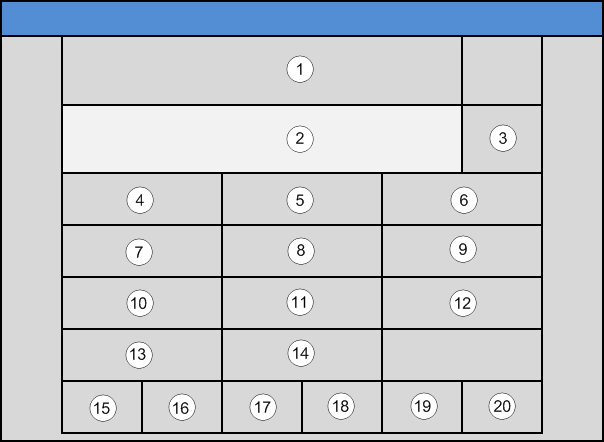

UZSU, Maskendarstellung

III.2.2 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Maske Wochentagsauswahl -> Übersicht Zeitraum/Datum Auswahl

Sie befinden sich nun in der Übersichts-Maske zur Zeitraum- oder Datums-Auswahl.
Sie erreichen diese Maske von folgenden Masken aus: Maske III.2.1, Maske III.2.3, Maske III.2.4

UZSU, Listendarstellung

III.2.3 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Maske Wochentagsauswahl -> Übersicht Zeitraum/Datum Auswahl -> Zeitraum-Auswahl

Sie befinden sich nun in der Maske Zeitraum-Auswahl.
Sie können hier ein Beginn- und ein Enddatum eingeben.
Sie erreichen diese Maske von Maske II oder Maske III.2.2 aus.

UZSU, Maskendarstellung

III.2.4 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Maske Wochentagsauswahl -> Übersicht Zeitraum/Datum Auswahl -> Einzeltag

Sie befinden sich nun in der Maske Einzeltag.
Sie können hier ein Datum eingeben.
Sie erreichen diese Maske von Maske II oder Maske III.2.2 aus.

UZSU, Maskendarstellung

Anmerkung zum Platzhalter (13): Anstelle der Eingabe eines Tages und/oder eines Monats und/oder eines Jahres können Sie diesen Knopf benutzen. Geben Sie beispw. anstelle eines konkreten Monats den Platzhalter an, so wird die Aktion an dem von Ihnen angegebenen Tag im angegebenen Jahr in JEDEM Monat ausgeführt. Für Jahrestage (beispw. Geburtstage) geben Sie den Platzhalter anstelle des Jahres an.
Natürlich müssen Sie immer die Filter-Einstellungen berücksichtigen.
III.3.1 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Uhrzeit-Eingabe

Sie befinden sich nun in der Maske Uhrzeit-Eingabe.
Sie geben hier eine bestimmte Uhrzeit ein.
Sie erreichen diese Maske von Maske II und Maske III.3.2 aus.

UZSU, Maskendarstellung

III.3.2 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Uhrzeit-Eingabe -> Uhrzeit-Varianten-Auswahl

Sie befinden sich nun in der Auswahl-Maske der Uhrzeit-Varianten.
Sie erreichen diese Maske von Maske III.3.1 aus.

UZSU, Listendarstellung

Die auswählbaren Variationen der Uhrzeit-Eingabe lauten:

Erklärung zu den einzelnen Optionen:

1. Zufall: Sie können eine Angabe in Stunden und Minuten machen; beispw: 0:45. Die Aktion wird dann frühestens 0:45 vor, spätestens 0:45 nach dem von Ihnen eingegebenen Zeitpunkt ausgeführt. Wann innerhalb dieser Zeitspanne die Aktion ausgeführt wird, ist zufällig.
2. Sonnenaufgang/untergang plus: Sie können eine Angabe in Stunden und Minuten machen; beispw: 0:15. Die Aktion wird dann 0:15 nach Sonnenaufgang/untergang ausgeführt.
3. Sonnenaufgang/untergang minus: Sie können eine Angabe in Stunden und Minuten machen; beispw: 0:30. Die Aktion wird dann 0:30 vor Sonnenaufgang/untergang ausgeführt.

Anmerkung: Die Punkte 2. und 3. sind bei einigen Varianten mit Punkt 1. kombiniert worden.
III.4 Startmaske -> Aktion auswählen -> Maske Eigenschafts-Übersicht -> Auswahlliste Funktionen -> Filter-Auswahl

Sie befinden sich nun in der Maske Filter-Auswahl.
Sie erreichen diese Maske von Maske II aus.

UZSU, Listendarstellung

Folgende Filter sind auswählbar:
