1.Début du processus de démarrage
- Tous les objets de communication sont réglés sur leur valeur Init (valeur d'initialisation).
- Les valeurs destinées aux objets de communication permanents sont chargées depuis la mémoire et écrasent la valeur initiale de l'objet de communication.
- Pour les objets de communication KNX permanents avec drapeau de transmission défini dans le HS/FS, la valeur est envoyée au KNX.
- Le scannage des objets de communication KNX démarre (cela concerne uniquement les objets de communication repérés dans l'Expert/objet de communication avec « Demander au démarrage »).
- Lorsque le KNX répond, les objets de communication scannés sont réglés sur la valeur fournie en retour.
- Le scannage du KNX est terminé lorsque tous les objets de communication interrogés ont répondu ou qu'un timeout a expiré.
2.Début de l'initialisation de la logique

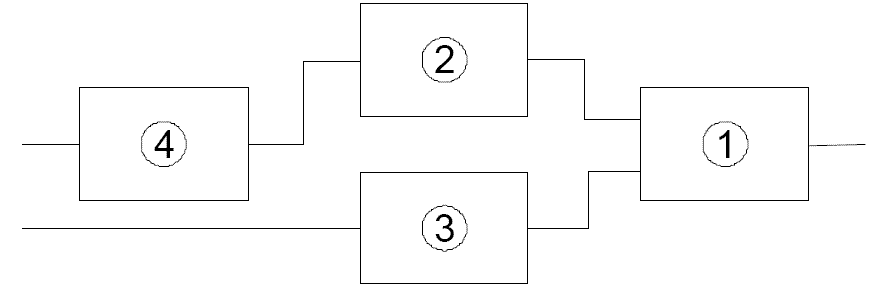

- Tous les modules logiques sont alors initialisés. La séquence est sélectionnée de telle façon que tous les modules logiques reliés aux sorties sont déjà initialisés ; le système procède pour ainsi dire de droite à gauche :
Lors de l'initialisation d'un module logique, il se passe ceci :
- Réglage de toutes les sorties de tous les modules logiques sur la valeur initiale de la sortie (voir documentation).
Aucun envoi de valeurs n'a encore lieu.
Mais le réglage des sorties sur une valeur est important pour toutes les sorties « Envoi si changement ». - Réglage de toutes les entrées sur une valeur définie. Les règles du tableau suivant doivent être utilisées.
Aucun calcul de sorties n'est effectué à ce moment.
3.Qu'y a-t-il à l'entrée ?
| Cas | Valeur fixe | Nombre OC | Nombre de sorties* | Valeur utilisée |
|---|---|---|---|---|
| E1 | X | 0 à n | 0 à n | Valeur fixe |
| E2 | - | 0 | 0 | Valeur initiale de l'entrée (voir documentation) |
| E3 | - | 1 | 0 | Objet de communication |
| E4 | - | 2 à n | 0 | Indéfinie** |
| E5 | - | 0 | 1..n | Valeur initiale de l'entrée (voir documentation) |
| E6 | - | 1 | 1..n | Objet de communication |
| E7 | - | 2..n | 1..n | Indéfinie** |
* = d'un ou de plusieurs autres modules logiques
** = il est impossible de prévoir quel objet de communication sera utilisé pour l'initialisation.
** = il est impossible de prévoir quel objet de communication sera utilisé pour l'initialisation.
- Lecture des données permanentes de tous les modules logiques (p. ex. compteurs d'heures de fonctionnement, ...). Aucun calcul des sorties n'est encore réalisé.
- Tous les module logique avec « Nouveau calcul au démarrage = OUI » sont calculés. Les sorties calculées lors du processus d'initialisation dépendent de la définition des modules logiques et sont mentionnées dans la documentation correspondante.
- Les sorties calculées lors du processus d'initialisation peuvent régler des valeurs d'objets de communication, exécuter des instructions et provoquer des recalculs dans des modules logiques liés. La séquence de l'initialisation garantit que les modules logiques liés sont déjà initialisés.
Remarque
Pendant la phase d'initialisation, un objet de communication peut déclencher le recalcul de tous les modules logiques déjà initialisés.
4.Fin de l'initialisation logique
L'objet de communication affecté au « Démarrage du système » est réglé sur 1.
Voir aussi à ce sujet la documentation concernant les Objets d'état.
Voir aussi à ce sujet la documentation concernant les Objets d'état.
Remarque
Dans la plupart des cas, la valeur fixe à l'entrée est utilisée uniquement si aucune interconnexion n'existe sur l'entrée. Une valeur fixe accompagnant un câblage est un cas particulier, pertinent dans certains cas seulement.
