Expert - Lier les modules logiques au numéro de série

1.Introduction

Avec Logikbaustein_AES256.exe, qui met à disposition une interface graphique pour le traitement, et logicx.exe, une application de ligne de commande, il est possible de lier des modules logiques à un HomeServer/FacilityServer déterminé (numéro de série). Ces modules fonctionnent alors uniquement sur l'appareil portant ce numéro de série.

1.1.- Description de l'application

Les applications divisent le fichier du module logique en deux nouveaux fichiers :

Le fichier 1 est lisible et contient uniquement les définitions d'entrée et de sortie, ainsi que leurs désignations. Ce fichier porte le même nom que l'original à partir duquel il a été généré.
Le fichier 2 contient le code en lui-même, son nom contient le numéro de série du HS/FS activé et il a l'extension .hslx. Ce fichier n'est pas lisible pour le détenteur.

Du fait de cette subdivision, les modules peuvent être utilisés sans restriction dans l'éditeur logique graphique (GLE) du logiciel Expert.

1.2.Configuration requise

Sont applicables les exigences système suivantes :

HomeServer ou FacilityServer
PC de mise en service avec logiciel Expert à partir de la version 2.5

1.3.Domaine d'application

Les applications Logikbaustein_AES256.exe et logicx.exe sont des logiciels auxiliaires qui ont été développés spécialement pour le couplage de modules logiques à un HomeServer/FacilityServer déterminé. Une autre utilisation de ces applications n'est pas possible et n'est pas autorisée.

Gira décline toute responsabilité juridique et garantie pour les problèmes résultant d'une utilisation abusive des applications.

2.Application 1 : Logikbaustein_AES256

2.1.Emplacement de stockage et aide

Le programme de configuration du logiciel Expert place l'application et l'aide dans le répertoire Tools du logiciel Expert. Il crée également un raccourci vers ce répertoire dans le menu de démarrage.

Vous trouverez le chemin d'accès exact à l'application dans le fichier « Lisezmoi » contenu dans le répertoire Expert. Il existe également un raccourci vers le fichier « Lisezmoi » dans le menu de démarrage.

Nom de l'application : Logikbaustein_AES256.exe

2.2.L'interface

Démarrez l'interface par double clic.

Dès que vous avez indiqué un chemin d'accès sous Source, une liste des modules logiques stockés dans le répertoire s'affiche dans la zone sous Logic modules. L'affichage de la liste est actualisé au cours de la saisie, voire après la sélection d'un dossier au moyen du bouton «...».

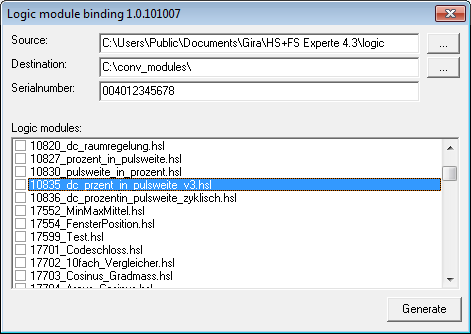

Screenshot : Interface de l'application Logikbaustein_AES256.exe

Screenshot : Interface de l'application Logikbaustein_AES256.exe

Figure 2.1 : Interface de l'application Logikbaustein_AES256

Explication de l'interface de l'application :

Champ	Description
Source	Figure ici le répertoire dans lequel se trouvent les modules logiques à lier.
Destination	Les modules logiques convertis son déposés dans ce répertoire.
Serialnumber	On inscrit ici le numéro de série du HomeServer/FacilityServer avec lequel les modules doivent fonctionner. Le numéro de série peut être lu sur la page de débogage dans le champ N°d'ident. de la rubrique System.
Logic modules	Ces modules logiques se trouvent dans le dossier Source. Il suffit de cliquer pour sélectionner ici un nombre quelconque de modules logiques.
Generate	En cliquant sur ce bouton, tous les modules logiques sélectionnés sont convertis. Les modules convertis sont alors générés dans le répertoire Destination. Dans le dossier Source, les modules restent inchangés.

3.Application 2 : logicx

3.1.Emplacement de stockage et aide

Le programme de configuration du logiciel Expert place l'application et l'aide dans le répertoire Tools du logiciel Expert et crée un raccourci vers le fichier d'aide dans le menu de démarrage.

Vous trouverez le chemin d'accès exact à l'application dans le fichier « Lisezmoi » contenu dans le répertoire Expert. Il existe également un raccourci vers le fichier « Lisezmoi » dans le menu de démarrage.

Le répertoire de l'application contient par ailleurs un fichier texte (logicx_readme.txt) dans lequel sont décrits brièvement les paramètres d'appel.

Nom de l'application : logicx.exe

3.2.Appel

logicx.exe -source [QELLE] -destination [ZIEL] -serialnumber [SERNR]

ou

logicx.exe -help

L'ordre dans lequel sont indiqués les paramètres n'a aucune importance tant que chacun d'entre eux est directement suivi de la valeur correspondante.

[SOURCE] : chemin d'accès à un fichier de module logique ou à un répertoire contenant des fichiers de module logique. S'il s'agit d'un chemin d'accès à un répertoire, il doit se terminer par une « \ ». Tous les modules logiques contenus dans ce répertoire sont convertis.

[CIBLE] : le répertoire cible dans lequel les fichiers *.hsl et *.hslx générés seront déposés. Ce répertoire doit être créé au préalable car il n'est pas généré automatiquement par l'application !

[SOURCE] et [CIBLE] : la saisie peut être absolue ou relative. Dans le dernier des deux cas, le chemin d'accès ou le nom de fichier indiqué se trouve au-dessous du répertoire contenant le fichier logicx.exe.
La saisie du chemin d'accès ou du fichier entre guillemets est toujours possible. Cependant, les guillemets sont uniquement obligatoires si le chemin d'accès et/ou le nom du fichier contiennent des espaces et/ou d'autres caractères spéciaux !
Si le répertoire ou le fichier indiqué n'existe pas, l'application signale qu'il manque le chemin d'accès correspondant. Dans ce cas, la conversion n'a pas lieu.

[SERNR] : le numéro de série ou l'adresse MAC du HS/FS auquel le/les module(s) logique(s) doit/doivent être lié(s). Ne pas utiliser de guillemets pour la saisie !

-help : la saisie du paramètre -help (voir ci-dessus) permet d'appeler la version abrégée de cette aide.

Étant que logicx.exe est un outil de ligne de commande, aucune interface graphique n'est disponible.

EXEMPLE d'appel avec saisie relative des répertoires source et cible :

logicx.exe -source logic\src\ -destination logic\dst\ -serialnumber 000AB1234567

Tous les fichiers de module logique contenus dans le répertoire [Verzeichnis, in dem logicx.exe liegt]\logic\src sont convertis. Les résultats sont déposés dans le répertoire [Verzeichnis, in dem logicx.exe liegt]\logic\dst.

EXEMPLE d'appel avec saisie (absolue) d'un seul fichier source, sans saisie de cible :

logicx.exe -serialnumber 000AB1234567 -source
 "C:\Users\Public\Documents\Gira\HS+FS Experte 4.9\logic\10123_my_logic_module.hsl"

le fichier de module logique « 10123_my_logic_module.hsl » est converti. Les résultats sont déposés dans le répertoire (standard) [Verzeichnis, in dem logicx.exe liegt]\destination.

4.Utiliser des applications

Les deux applications fonctionnent de la même manière. Par conséquent, les informations ci-dessous sont valables pour les deux applications.

Attention

Avant de lancer la conversion, vous devez impérativement copier tout le répertoire « [Experte-Verzeichnis]\logic » à un endroit sûr, ou tout au moins l'ensemble des modules logiques que vous voulez convertir !
(Pour obtenir le chemin d'accès précis de ce répertoire dans les « Documents publics », veuillez consulter le fichier Lisezmoi fourni, car ce chemin peut varier en fonction du système d'exploitation utilisé)

Ceci est nécessaire étant donné que vous devez copier le premier des deux nouveaux fichiers créés pour chaque module (voir ici) dans le [répertoire Expert]\logic après la conversion.
Le fichier converti ayant le même nom que le fichier de module d'origine, l'original sera écrasé lors de cette opération !

Exemple :

Fichier original (Source) : 10123_my_logic_module.hsl
Les fichiers suivants sont générés sous Destination :

10123_my_logic_module.hsl
10123_000AB1234567_my_logic_module.hslx

Le fichier portant l'extension « .hsl » doit être copié dans le sous-répertoire [Répertoire Expert]\logic dans les « Documents publics » et remplace ainsi le fichier de module d'origine.
Le fichier portant l'extension « .hslx » doit être copié dans le sous-répertoire \logicx de chaque projet Expert (dans les « Documents publics ») dans lequel il doit être utilisé. Si ce répertoire n'existe pas encore, il doit être créé !

Attention

Redémarrez le logiciel Expert après avoir copié les fichiers dans les répertoires cités.

5.Recherche d'erreurs

En cas d'erreurs après le redémarrage du HS/FS avec un module crypté, commencez par consulter les sections Stamm-Error et Exceptions de la page de débogage pour en déterminer la cause.

Si le module apparaît dans la section Stamm-Error, cela signifie probablement qu'une erreur est survenue lors du cryptage du module, ou bien que le module ou les différents fichiers n'ont pas été copiés correctement dans les dossiers correspondants du répertoire Expert.
