Expert - Comando parete di separazione - Informazioni supplementari

1.Esempio (struttura)

Palestra con 2 pareti divisorie e 3 luci

Parete di separazione, esempio di struttura

A seconda della posizione delle pareti divisorie C1 e C2
(aperte o chiuse), è possibile accendere o spegnere le luci A1-A3
mediante i diversi pulsanti B1-B3.

A1: Punto d'illuminazione 1
A2: Punto d'illuminazione 2
A3: Punto d'illuminazione 3
B1: Sensore 1
B2: Sensore 2
B3: Sensore 3
C1: Parete di separazione 1
C2: Parete di separazione 2

2.Esempio 1

Entrambe le pareti divisorie (C1 e C2) sono chiuse e i pulsanti B1 e B2
vengono premuti.
=>

Il sensore B1 accende il punto d'illuminazione A1
Il sensore B2 accende il punto d'illuminazione A2

A1: Punto d'illuminazione 1
A2: Punto d'illuminazione 2
A3: Punto d'illuminazione 3
B1: Sensore 1
B2: Sensore 2
B3: Sensore 3
C1: Parete di separazione 1
C2: Parete di separazione 2

Parete di separazione, tabella dei valori 1

3.Esempio 2

La parete di separazione C1 è aperta ed il sensore B2 viene attivato.
=>

Il sensore B1 accende il punto d'illuminazione A1 e A2
Il sensore B2 accende il punto d'illuminazione A1 e A2

A1: Punto d'illuminazione 1
A2: Punto d'illuminazione 2
A3: Punto d'illuminazione 3
B1: Sensore 1
B2: Sensore 2
B3: Sensore 3
C1: Parete di separazione 1
C2: Parete di separazione 2

Parete di separazione, tabella dei valori 2

4.Esempio 3

Entrambe le pareti di separazione (C1 e C2) sono aperte ed il sensore B3 viene attivato.
=>

Il sensore B1 accende il punto d'illuminazione A1, A2 e A3
Il sensore B2 accende il punto d'illuminazione A1, A2 e A3
Il sensore B3 accende il punto d'illuminazione A1, A2 e A3

A1: Punto d'illuminazione 1
A2: Punto d'illuminazione 2
A3: Punto d'illuminazione 3
B1: Sensore 1
B2: Sensore 2
B3: Sensore 3
C1: Parete di separazione 1
C2: Parete di separazione 2

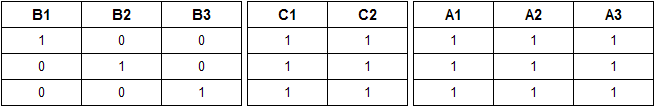

Parete di separazione, tabella dei valori 3
