Hilfe
/
Logik
/ Trennwandsteuerung - Zusätzliche Informationen
Beispiel (Aufbau):
Turnhalle mit 2 Trennwänden und 3 Lichtern:
Abhängig von der Stellung der Trennwände C1 und C2
(geöffnet oder geschlossen), können die Lichter A1-A3
durch die verschiedenen Taster B1-B3 ein- und aus-
geschaltet werden.
A1: Licht 1
A2: Licht 2
A3: Licht 3
B1: Taster 1
B2: Taster 2
B3: Taster 3
C1: Trennwand 1
C2: Trennwand 2
Beispiel 1:
Beide Trennwände (C1 und C2) sind geschlossen und Taster C1 und C2
werden betätigt.
=>
Taster B1 schaltet Licht A1
Taster B2 schaltet Licht A2
A1: Licht 1
A2: Licht 2
A3: Licht 3
B1: Taster 1
B2: Taster 2
B3: Taster 3
C1: Trennwand 1
C2: Trennwand 2
Beispiel 2:
Trennwand C1 ist geöffnet und Taster B2 wird betätigt.
=>
Taster B1 schaltet Licht A1 und A2
Taster B2 schaltet Licht A1 Und A2
A1: Licht 1
A2: Licht 2
A3: Licht 3
B1: Taster 1
B2: Taster 2
B3: Taster 3
C1: Trennwand 1
C2: Trennwand 2

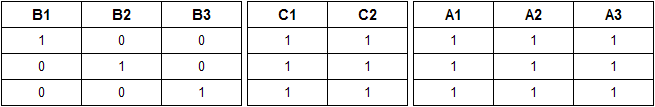

Beispiel 3:
Beide Trennwände (C1 und C2) sind geöffnet und Taster B3 wird betätigt.
=>
